Projekt: |
Makro |
|
Hardware: |

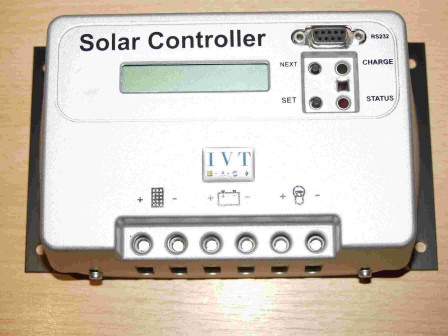

Solarladereglerserie SCD der Firma IVT |
|
(auch im Vertrieb von Conrad Electronic) |
|
Projekt hier downloaden |
|
|
Software: |
ABACOM ProfiLab Expert 4.0 |
Umsetzung: |
Softwareanbindung per Makro |
|
|
|
|
Kontakt: |
willi.horschitz@arcor.de |

An den Pins werden "numerische Displays" angeschlossen.
Damit können alle Reglerwerte gleichzeitig visualisiert werden.
Interessant, und sinnvol, ist auch eine Darstellung einiger Werte
nach Anschluss eines, oder mehrerer Y/t-Schreiber(s).
Der Ausgang "NC" stellt keinen wirksamen Anschluss dar.
(kleiner Hinweis: will man den tatsächlichen Solarpanelstrom messen,
darstellen und auswerten, so muss ein (ext.) Digitalmultimeter mit
PC-Schnittstelle genutzt werden)
Im Bauteil "Byte senden", und den Bauteilen "COM-Zahl empfangen"
muss man sinnvolle Schnittstellenparameter einstellen.
(Jeweils) voreingestellt ist: COM 1
Baudrate: 1200
Data Bits: 8
Parity: None
Stop Bit: 1
Diese Parameter kann man selbstverständlich nach Bedarf ändern.
("Nebenparameter" bitte nicht ändern)
(Hiermit funktionieren jedenfalls meine 4 Regler unterschiedlicher Firmware)
